Phíp vải bố là gì, dùng làm gì
Tóm tắt: phíp vải bố là tấm phenolic cốt vải bố, màu nâu. Điểm mạnh là chịu va đập và mài mòn, nên hay dùng cắt bánh răng, bạc, vòng đệm.
Theo bảng NEMA, nhóm này có cấp C (cơ khí) và CE (thêm yêu cầu điện). Cần cách điện thì hỏi đúng CE và giữ chi tiết khô.
Giá theo độ dày và khổ: gọi hoặc nhắn Zalo chị Thu.
Cấp phíp vải theo bảng NEMA
Bảng phân cấp tấm ép lớp NEMA (Norplex-Micarta trích lại) chia nhóm phenolic cốt vải như sau:
| Cấp | Cốt | Thiên về |
|---|---|---|
| C | Vải bố (canvas), sợi thô | Cơ khí: va đập, mài mòn |
| CE | Vải bố | Cơ khí, có thêm yêu cầu điện |
| L | Vải lanh (linen), sợi mịn | Chi tiết nhỏ cần cạnh cắt sắc |
| LE | Vải lanh | Như L, tính điện tốt hơn L |
Để so: X, XX, XXX là phenolic cốt giấy; G-10 là epoxy cốt sợi thủy tinh; FR-4 là epoxy cốt sợi thủy tinh chậm cháy. Màu nâu không cho biết cấp. Hàng không có giấy ghi cấp thì coi là chưa rõ cấp.
Laminated Plastics ghi vải lanh dệt mịn hơn vải bố nên gia công sắc nét hơn, dùng cho bánh răng răng nhỏ, đế rơ le, cầu đấu. Răng to, chịu va đập thì vải bố hợp hơn.
Vải bố, vải lanh và cốt giấy: bảng số
Số điển hình theo loại cốt của Laminated Plastics (không tách theo cấp):
| Chỉ tiêu (phép thử ASTM) | Cốt giấy | Vải bố | Vải lanh |
|---|---|---|---|
| Tỷ trọng (D792) | 1,35 g/cm³ | 1,37 g/cm³ | 1,34 g/cm³ |
| Hút nước 24 giờ (D570) | 2,0 % | 2,5 % | 1,8 % |
| Bền kéo dọc (D638), psi | 15.000 | 11.000 | 13.000 |
| Bền uốn dọc (D790), psi | 16.000 | 17.500 | 22.000 |
| Va đập Izod có khía (D256), ft-lb/in | 0,65 | 1,70 | 1,35 |
| Bền nén (D695), psi | 32.000 | 37.000 | 37.000 |
Đọc bảng theo việc:
- Va đập: vải bố 1,70 so với cốt giấy 0,65, gấp khoảng 2,6 lần. Đây là lý do bánh răng, bạc hay làm bằng vải bố.
- Kéo: cốt giấy lại cao hơn vải bố. Chi tiết mỏng chịu kéo không mặc nhiên chọn vải bố.
- Hút nước: vải bố cao nhất trong ba loại. Chi tiết làm việc chỗ ẩm, nhất là chi tiết cách điện, nên giữ khô, hoặc chọn vật liệu ít ngấm nước như nhựa PTFE, nhựa POM.
Dùng phíp vải bố làm gì
- Bánh răng, vành răng, nhất là chỗ cần chịu va đập khi ăn khớp.
- Bạc lót, con lăn, tấm trượt chịu mài mòn.
- Vòng đệm, tấm đỡ trong máy cần vừa cứng vừa không dẫn điện.
- Đồ gá, tấm kê khi gia công cơ khí.
Gia công CNC phíp vải bố

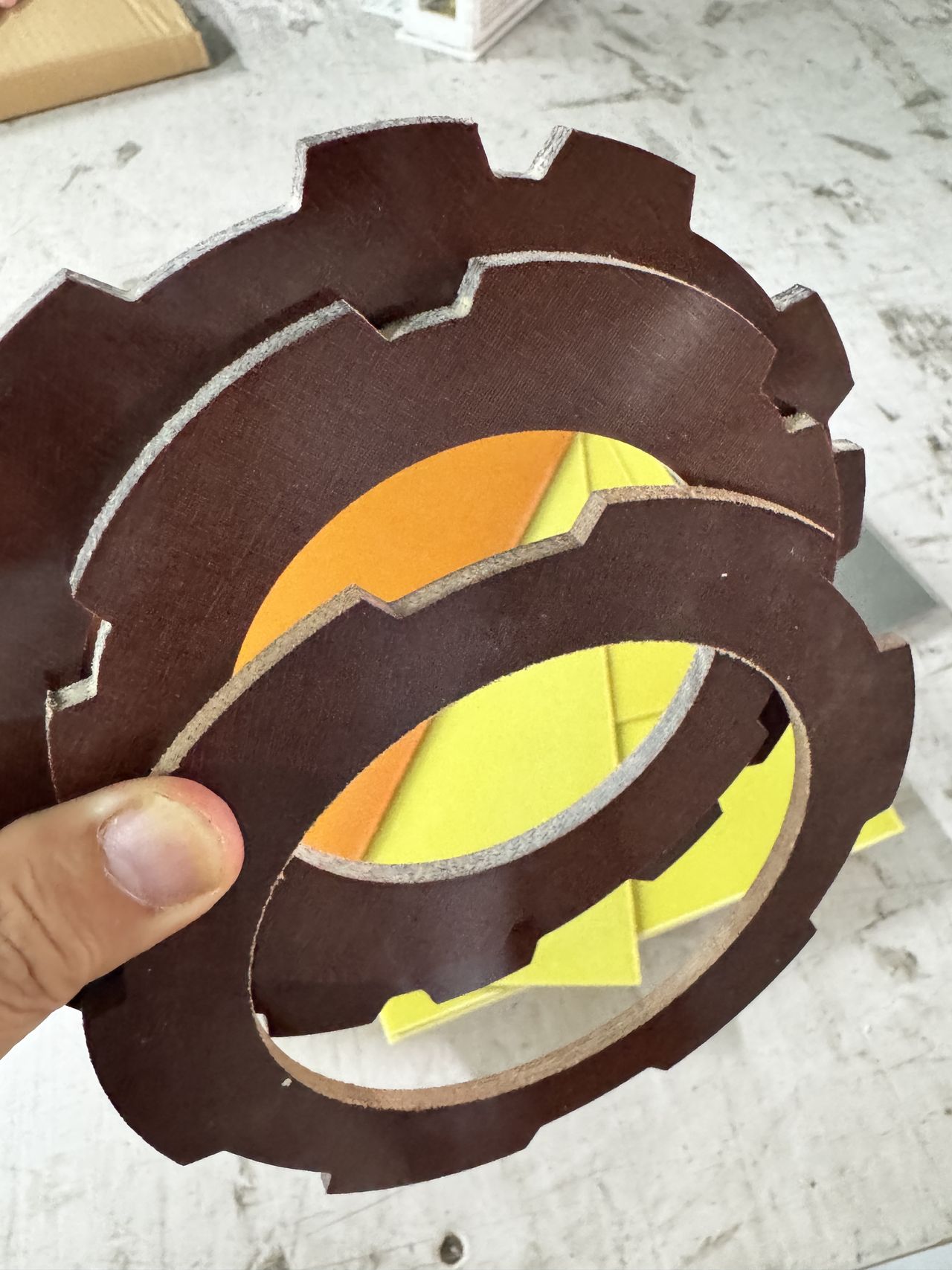

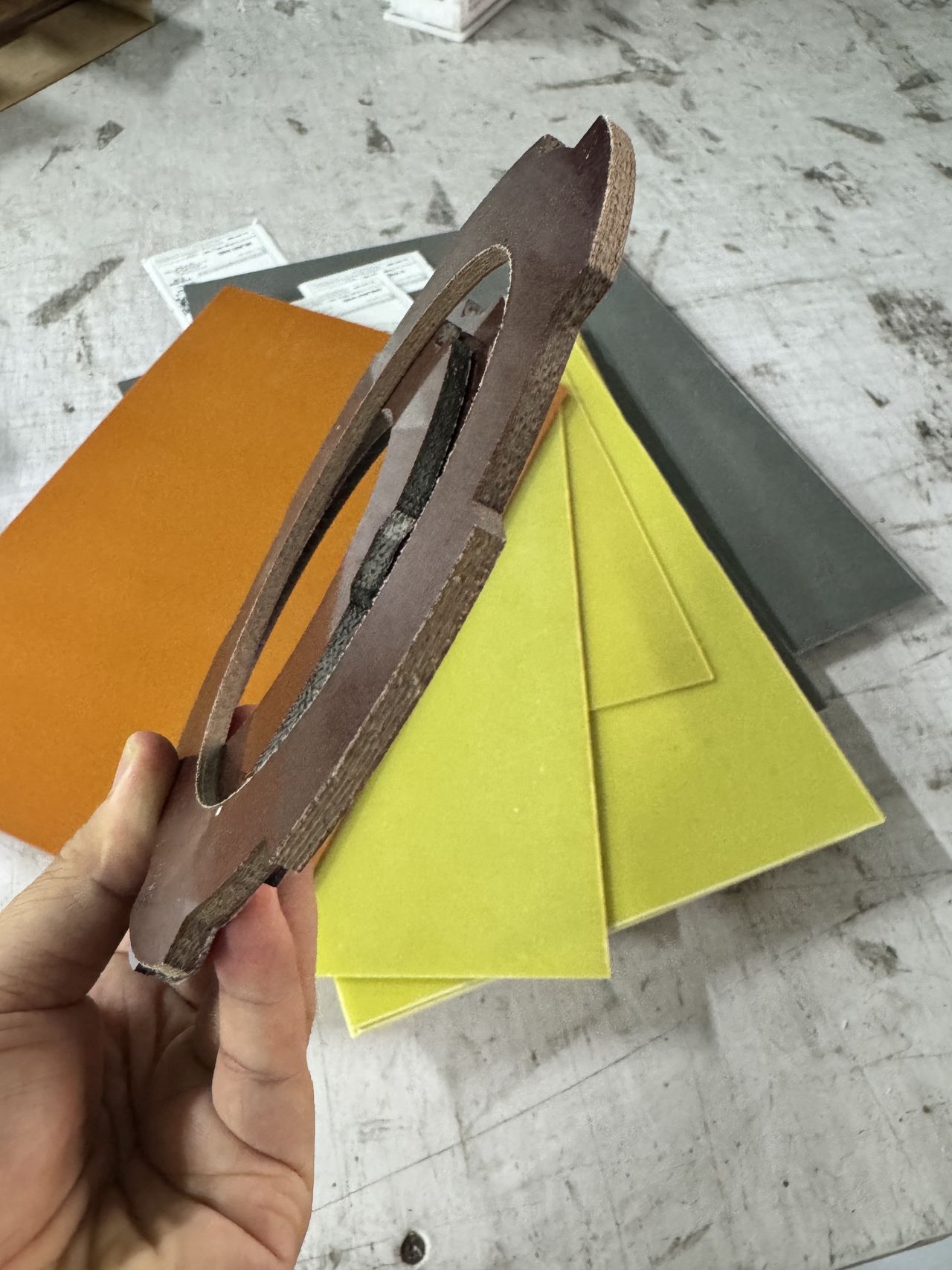

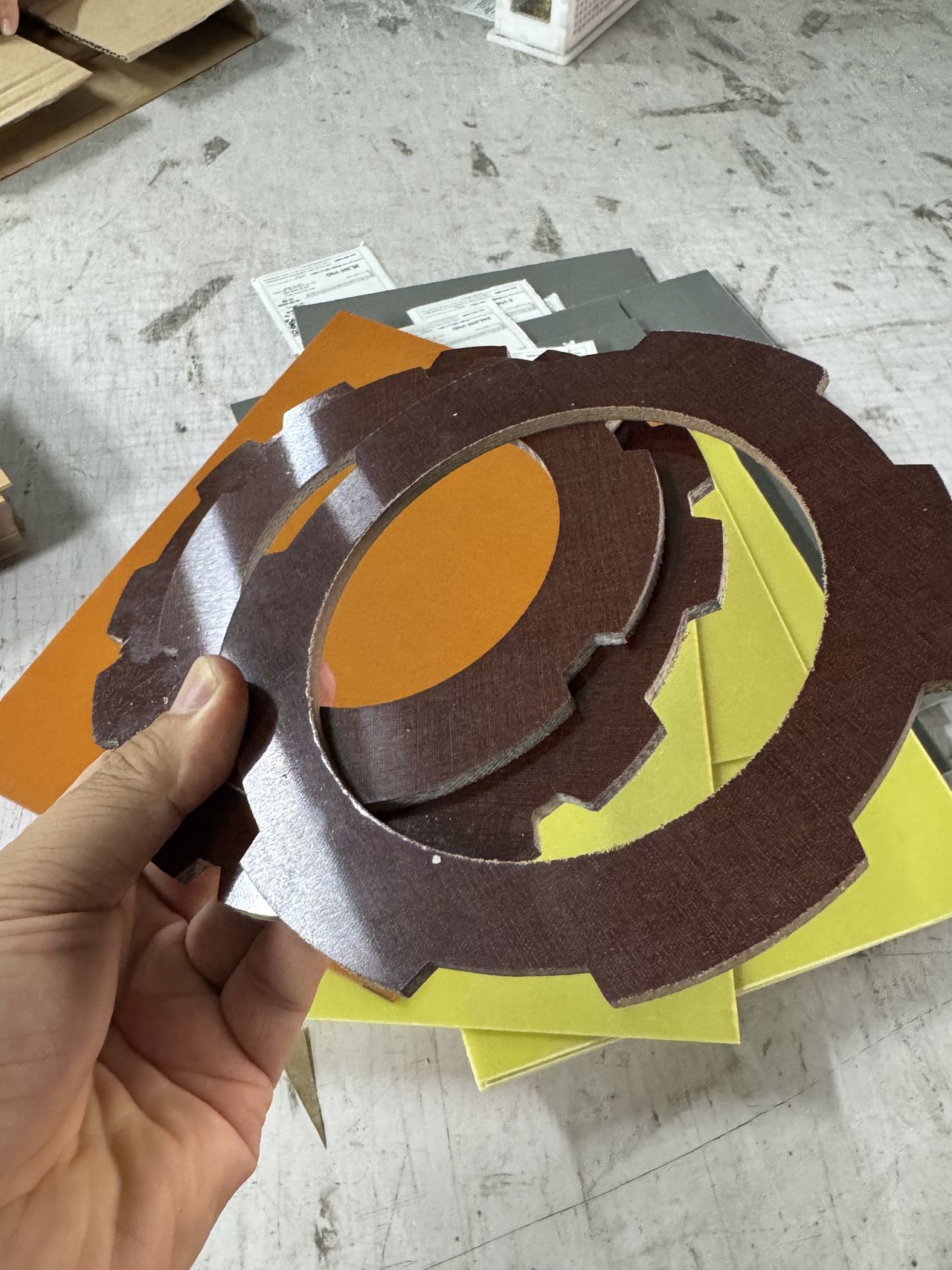

Phíp vải bố cắt, phay, khoan được bằng máy CNC, như các chi tiết trong ảnh trên trang này. Mép cắt lộ các lớp vải nên nhạt màu hơn mặt tấm, nhìn thấy rõ trong ảnh dưới. Cắt, mài sinh bụi mịn: người đứng máy đeo khẩu trang, có hút bụi.
Khi đặt hàng, gửi Phước Long
- Độ dày, khổ tấm hoặc bản vẽ chi tiết; số lượng.
- Chi tiết làm gì: bánh răng, bạc, vòng đệm hay tấm cách điện.
- Có cần cách điện không, chỗ làm việc có ẩm, có nóng không.
- Cần giấy tờ gì đi kèm.
Cần chọn giữa phíp vải bố và nhựa PTFE: xem bảng chọn vật liệu cách điện. Cần tấm phenolic khổ lớn có bảng giá theo độ dày: xem phíp cam.
Câu hỏi thường gặp
Phíp vải bố là gì?
Là tấm ép từ nhiều lớp vải bố tẩm nhựa phenolic rồi ép nóng, màu nâu. Thợ gọi là phíp vải, phíp bố. Bảng phân cấp NEMA xếp loại này vào cấp C (cơ khí) và CE (có thêm yêu cầu điện).
Phíp vải bố khác phíp cốt giấy thế nào?
Theo bảng số của Laminated Plastics, phíp vải bố chịu va đập khoảng 1,70 ft-lb/in so với 0,65 của phíp cốt giấy, tức gấp khoảng 2,6 lần, nhưng hút nước nhiều hơn một chút (2,5 % so với 2,0 %). Vải bố hợp chi tiết chịu va đập, mài mòn; cốt giấy hợp tấm lót cách điện.
Cấp C và CE khác nhau thế nào?
Cả hai là phenolic cốt vải bố. C thiên về cơ khí; CE có thêm yêu cầu về tính điện. Cần chi tiết vừa chịu lực vừa cách điện thì hỏi cấp CE và đòi tài liệu của đúng hàng.
Phíp vải bố có chịu lửa không?
Phước Long chưa có phiếu thử cháy của hàng phíp vải bố nên không ghi khả năng chịu lửa. Chi tiết đặt gần nguồn nóng thì hỏi tài liệu kỹ thuật trước khi đặt.
Phíp vải bố giá bao nhiêu?
Giá theo độ dày, khổ và số lượng nên Phước Long báo giá qua Zalo. Nhắn 0964 667 759 (chị Thu) kèm độ dày, khổ hoặc bản vẽ chi tiết.
Cách bài này được làm
Bài do Đinh Bảo Phú viết ngày 21/10/2026. Ảnh chi tiết phíp vải bố cắt CNC chụp tháng 05/2026, loại vải bố đã được xác nhận khi xếp thư viện ảnh ngày 08/10/2026.
Bảng cấp NEMA đọc trên trang Norplex-Micarta; số điển hình theo loại cốt đọc trên tài liệu Laminated Plastics (Linen Phenolic), ngày 21/10/2026. Đây là số của hãng đó, không tách theo cấp và không phải số đo hàng Phước Long. Hàng Phước Long chưa có giấy xác nhận cấp NEMA, nên trang không gán cấp cho hàng.
